[Spira]沟槽安装技术

斯派尔螺旋管是由镀锡/铅铍铜或不锈钢经过热处理后制成,使用这些材料的优点是弹性好,压缩力与压缩比例成线性,如提供1的压缩力,则他的压缩量为螺旋管直径的1%;如果压缩量为螺旋管直径的25%,则他的压缩力需要25,这个优点可以使安装空间准确无误地计算出来。在压缩时要利用他的线性优点,避免损坏螺旋管,重要的是不要让压缩后螺旋管的两侧受到拘束。在如下的沟槽安装设计中只有一种设计衬垫侧部可以自由活动。理想的压缩变形量是螺旋管直径的25%

应用

所有螺旋管衬垫适合沟槽安装的参考如下:
铍铜螺旋管屏蔽衬垫;
不锈钢螺旋管屏蔽衬垫;
镀锡不锈钢螺旋管屏蔽衬垫
缠软硅脂内芯的螺旋管屏蔽衬垫;
硅胶内部固化成型的螺旋管屏蔽衬垫;
沟槽安装D型多重屏蔽密封条

标准O型沟槽安装
如图,沟槽的宽度最小超过螺旋管直径35%以上,高度为螺旋管直径的75%



            O型沟槽里未压缩的螺旋管             O型沟槽里已压缩的螺旋管

优点:较低的加工和维护成本
缺点:在安装和维护过程中螺旋管容易脱落出来

沟槽拐角

如果使用方型沟槽,为了不损坏螺旋管以及不影响他的性能,在拐角处选择沟槽半径很重要。通常我们推荐理想的拐角半径为螺旋管直径的1.5倍或稍更大一点,而D型多重屏蔽密封条的拐角半径则为他宽度的1.5倍。如下图:



R=1.5
倍螺旋管直径;R=1.5D型多重屏蔽密封条宽度

燕尾槽安装

如图,这种燕尾沟槽不但可模制,也可用斯派尔的燕尾槽铣刀来加工,当用燕尾槽铣刀加工时,首先应该加工成一个标准的O型沟槽,然后再加工。



             燕尾沟槽里未压缩的螺旋管             燕尾沟槽里已压缩的螺旋管

优点:能固定螺旋管,容易维护,现场安装便利。
缺点:比标准O型沟槽大概高30%的加工成本,清除毛刺时容易加宽开口处,从而使螺旋管易脱落,所以最好使用细的砂布,而不能用清刺工具。

带胶的O型沟槽安装

如图,跟前面所说的一样使用同样的标准沟槽尺寸,在沟槽里每隔3-4”点大约1/16”大小的胶。由于胶容易降低屏蔽性能,所以尽可能点小一点以固定螺旋管。也可以在紧固位置处点胶,能最大限度地避免降低屏蔽性能。我们推荐使用高级环氧胶或RTV,但我们不推荐使用导电胶,因为随着时间的推移,其导电性能会退化,从而影响长期的屏蔽性能。



         O型沟槽里点胶固定未压缩的螺旋管       每隔3-4”固定螺旋管的细的点胶

优点:较低的加工和维护成本,能固定螺旋管。
缺点:如果胶未点在紧固位置,可能稍稍降低屏蔽性能;如果使用的胶太多,则对屏蔽性能的影响显而易见;还会增加劳力成本。

窄体O型沟槽安装

如图,这种沟槽安装方式是在时间和成本不允许的情况下不得已而推荐的,槽宽等于螺旋管的直径,高度大致是螺旋管直径的75%。这种安装方式推荐使用中等弹力或低弹力的螺旋管衬垫。



    螺旋管直径相同的O型沟槽里未压缩的螺旋管     O型沟槽里已压缩的螺旋管

优点:适合于现有的沟槽翻新使用,螺旋管不易从沟槽脱落。
缺点:所需压力较大,压力压缩比不再呈线性;紧固件数量和材料成本将会增加,维护成本也相应增加;螺旋管易变形,不能重复使用。

其他衬垫的沟槽安装

如图,通常我们的螺旋管衬垫推荐使用沟槽安装,但几乎所有的复合衬垫都能使用沟槽安装,重要记住的是压缩量是螺旋管直径的25%,也就是槽的高度是螺旋管直径的25%,因此要选择足够的槽宽以适合螺旋管两侧膨胀。



                            螺旋管屏蔽条沟槽安装并用胶固定

沟槽尺寸

下表推荐的是常用的沟槽尺寸,编号跟产品型号里的代码一致。不包括窄体沟槽安装。

型号代码

螺旋管直径
"D"

英寸(mm

推荐沟槽尺寸

英寸(mm

深度 (L)
+.002"(.051)
-.000"(.000)

宽度 (G)
+.007"(.178)
-.005"(.127)

宽度(W)
+.000"(.000)
-.002"(.051)

-02

.034" ± .002"
0.86 ±.051

.023"
(.584)

.046"
(1.158)

.033"
(.838)

-03

.047" ± .002"
(1.19 ±.051)

.035"
(.889)

.063"
(1.600)

.045"
(1.143)

-04

.063" ± .003"
(1.60 ± .076)

.046"
(1.168)

.094"
(2.388)

.060"
(1.524)

-.070

.070" ± .003"
(1.77± .076)

.053"
(1.346)

.094"
(2.388)

.067"
(1.702)

-05

.078" ± .003"
(1.98± .076)

.059"
(1.499)

.109"
(2.769)

.075"
(1.905)

-06

.094" ± .004"
(2.39± .102)

.070"
(1.778)

.125"
(3.175)

.090"
(2.286)

-.103

.103" ± .004"
(2.62± .102)

.077"
(1.956)

.141"
(3.581)

.099"
(2.515)

-07

.109" ± .004"
(2.77± .102)

.082"
(2.083)

.156"
(3.962)

.105"
(2.667)

-08

.125" ± .004"
(3.18± .102)

.094"
(2.388)

.171"
(4.343)

.121"
(3.073)

-.139

.139" ± .005"
(3.53± .127)

.104"
(2.642)

.187"
(4.750)

.134"
(3.404)

-09

.141" ± .005"
(3.58± .127)

.105"
(2.667)

.187"
(4.750)

.136"
(3.454)

-11

.172" ± .005"
(4.37± .127)

.128"
(3.251)

.234"
(5.944)

.165"
(4.191)

-12

.187" ± .006"
(4.75± .152)

.140"
(3.556)

.250"
(6.350)

.181"
(4.597)

-16

.250" ± .007"
(6.35± .178)

.185"
(4.699)

.343"
(8.712)

.240"
(6.096)

-20

.312" ± .009"
(7.92± .229)

.234"
(5.944)

.422"
(10.719)

.300"
(7.620)

-24

.375" ± .011"
(9.53± .279)

.280"
(7.112)

.500"
(12.70)

.364"
(9.246)

-32

.500" ± .015"
(12.7± .381)

.375"
(9.525)

.656"
(16.662)

.485"
(12.319)

D型多重屏蔽条
型号代码

D型多重屏蔽条
宽度 ("E")

深度L
(.75E**)

宽度G
(1.35E**)

宽度 W

-0421

.141"
(3.58)

.046"
(1.168)

.187"
(4.750)

.138"
(3.505)

-0632

.187"
(4.75)

.070"
(1.778)

.250"
(6.350)

.180"
(4.572)

-0842

.250"
(6.35)

.094"
(2.388)

.313"
(7.95)

.240"
(6.096)

-1263

.375"
(9.53)

.140"
(3.556)

.500"
(12.70)

.367"
(9.322)

-1684

.500"
(12.7)

.188"
4.775

.625"
(15.875)

.485"
(12.319)

* D = 螺旋管直径
** E = D型多重屏蔽条宽度

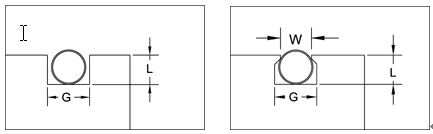

       螺旋管衬垫安装在O型沟槽              螺旋管衬垫安装在燕尾沟槽



                                            D型多重屏蔽条安装在O型沟槽           D型多重屏蔽条安装在燕尾沟槽
