首页>> EMC电磁干扰屏蔽材料>>Spira斯派尔螺旋管衬垫
产品名称:

斯派尔不锈钢螺旋管屏蔽条

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
这种屏蔽条是由不锈钢螺旋管和带背胶的氯丁橡胶条连接而成,氯丁橡胶用来固定螺旋管。主要应用于以连续长度围绕在法兰盘周围,或剪成小段以一定的间隔来安装的场合。
特 点
1)   容易安装,低成本
2)   较高的屏蔽性能很容易达到FCC和欧洲的相关标准
3)   可持续长度或剪成小段来安装,应用灵活
重要技术参数
1)   材料:不锈钢
    橡胶条:氯丁橡胶 带背胶
    更多的信息参考“材料说明与兼容性
2)   屏蔽效能:对于持续长度的安装,其屏蔽效能95dB以上,小段安装的屏蔽效能要低些,主要依赖于小段之间的距
    离寸和您的具体设计。
参考“屏蔽效能数据
3)   压缩弹力:此螺旋管屏蔽衬垫分以下三种不同的压缩弹力,理想的压缩是螺旋管直径的25%,由于压力依赖于不
    锈钢的厚度,所以下面标注的只是近似值。
    标准弹力:~30/线性英寸
    中等弹力:~10/线性英寸
    低弹力:~1.5/线性英寸
4)   安装:这种屏蔽条采用表面安装,可参考“表面安装技术”获得更多的信息。
订货信息

斯派尔不锈钢螺旋管屏蔽条按英尺销售,典型包装是平的卷装(不带卷轴),也可按客户要求裁切成特殊长度尺寸来供货,客户也可以用锋利的剪刀剪切成想要的长度。

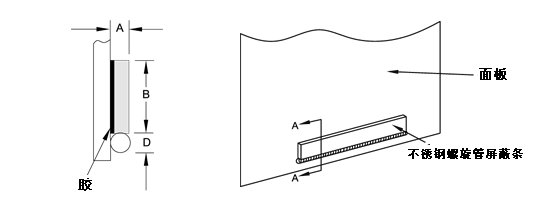

橡胶条和螺旋管尺寸

屏蔽条型号
(
不锈钢螺旋管)

橡胶条
厚度
A

橡胶条
宽度
B

螺旋管
直径
D

标准弹力*

中等弹力

低弹力

.063"
1.60mm

.250"
(6.35mm)

.063"
1.60mm

NI-0422-A /P

NM-0422-A NC /P

NL-0422-A NC /P

.375"
(9.53mm)

NI-0423-A /P

NM-0423-A NC /P

NL-0423-A NC /P

.094"
(2.39mm)

.250"
(6.35mm)

.094"
(2.39mm)

NI-0632-A /P

NM-0632-A NC /P

NL-0632-A NC /P

.375"
(9.53mm)

NI-0633-A /P

NM-0633-A NC /P

NL-0633-A NC /P

.125"
(3.18mm)

.250"
(6.35mm)

.125"
(3.18mm)

NI-0842-A /P

NM-0842-A NC /P

NL-0842-A NC /P

.375"
(9.53mm)

NI-0843-A /P

NM-0843-A NC /P

NL-0843-A NC /P

.187"
4.75mm

.250"
(6.35mm)

.187"
4.75mm

NI-1262-A /P

NM-1262-A NC /P

NL-1262-A NC /P



螺旋管材料也可选用铍铜
,材料及电镀选择可参考下表:(不同的材料选择不同的前缀字符)



铍铜螺旋管

不锈钢螺旋管

硅胶固化成型螺旋管

缠软硅脂内芯螺旋管

螺旋管:

镀锡/ 铍铜

不锈钢

镀锡/ 铍铜

不锈钢

镀锡/ 铍铜

不锈钢

标准
镀锡/铅,或
无电镀

SS
MS
LS

NI(默认)
NM
NL

SISS
SIMS
SILS

SINI
SINM
SINL

ST
MT
LT

SQ
MQ
LQ

镀锡/ 或边缘电镀
选项(T/E

ESS
EMS
ELS

TNI
TNM
TNL

ESISS
ESIMS
ESILS

SITNI
SITNM
SITNL

EST
EMT
ELT

TSQ
TMQ
TLQ

RoHS 镀锡
选项(IW

IWSS
IWMS
IWLS

IWNI
IWNM
IWNL

IWSISS
IWSIMS
IWSILS

IWSINI
IWSINM
IWSINL

IWST
IWMT
IWLT

IWSQ
IWMQ
IWLQ

RoHS 边缘镀锡
选项(EIW

EIWSS
EIWMS
EIWLS

--

EIWSISS
EIWSIMS
EIWSILS

--

EIWST
EIWMT
EIWLT

--

例如:IWNM-0632-A NC/P表示中等弹力、RoHS 镀锡、不带内芯的斯派尔不锈钢螺旋管屏蔽

内芯:为了降低成本,我们建议不带内芯,但遇到过压问题时,则在中等弹力和低弹力系列螺旋管衬垫型号中的NC
      掉。
例如:NM-0632-A/P表示带内芯
            注:所有标准弹力衬垫都不带内芯(无NC要求)

其他橡胶条:考虑到低成本,我们推荐使用通用的氯丁橡胶条。当您有特殊要求,将硅脂橡胶条替代氯丁橡胶条时,则型号:/P改为/C
例如:NM-0632-A  NC/C 表示使用的是硅脂橡胶条

背胶:所有氯丁橡胶条都背带PSA压敏胶,但硅脂橡胶条可以不带背胶,当不需要带背胶时,则把型号中的-A去掉。例如:NM-0632- NC/C 表示中等弹力、不锈钢螺旋管不带内芯、硅脂橡胶条不带背胶
