产品名称:

F系列铁氧体滤波连接器

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
F系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、微机和外围设备终端等领域。在数据通信终端或数字设备应用中抑制共模躁音。
特 点
      成本低廉:替代PCB板上单个的铁氧体磁珠,高性能铁氧体滤波,节省成本和空间。
      紧凑设计:.318PCB脚位 ,可完全替代标准的不带滤波的D型连接器。
      设计灵活:91525/孔标准密度和15/孔以上高密度可供选择。
      提供针-地和针-针滤波,在PCB印制板对应孔位上能直接安装,外壳金属屏蔽作用。
      可靠性:满足FCCVDEEN55022和日本VCCI规范要求。UL94V-0
重要技术参数
      电性能:

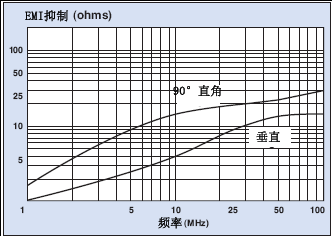

插入损耗范围:1MHz300MH,最小插入损耗如下图

额定电流:5Amps;介质耐压:1000VDC;额定电压:至500VDC

绝缘阻抗:1000Megohms@500VDC

频率
MHz

抑制阻抗(Ohms



弯角安装

垂直安装

1

2

1

10

15

6

30

20

10

50

23

12

100

27

15

      机械性能:
外壳前部:不锈钢,镀锡
灌封材料:热塑UL94V-0级,黑色
针:铜;孔:磷青铜; /孔电镀:复合电镀,镍上唰金小于10µ
温度范围:-40~+105

订货信息
