产品名称:

Combo滤波连接器

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
Combo滤波连接器是一种大电流电源滤波连接器,或电源和信号滤波组合的复合滤波连接器,广泛应用于通信基站、48V DC电源、开关和传输设备、工控设备、医疗电子、计算机工作站和电源等领域。
特 点
      优良滤波:信号、电源和同轴连接采用馈通陶瓷管电容滤波,接地平面设计提供良好的EMI屏蔽
      设计灵活:多种复合结构可供选择,不同的电容量和滤波结构也可选择
      安装结构:包括PCB垂直安装、PCB直角安装、焊杯式安装等。
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
重要技术参数
      电性能:

插入损耗范围:1MHz5GHz提供优良的EMI滤波特性

额定电流:40Amps         工作电压:200VDC

绝缘阻抗:1Gohms100V   介质耐压:600VDC

电容量:470820100015004000pF+/-20%(信号线滤波10~5000pF可选)
      机械性能:
    外壳材料:不锈钢,镀锡

电源线:铜,镀金0.000762µm

信号线:针:铜,镀金0.000762µm   孔:铜合金,镀金0.000762µm

绝缘材料:填充玻璃聚酯,防火等级UL94V-0

温度范围:-55~+125

电容:钛酸钡陶瓷材料,管状结构
订货信息

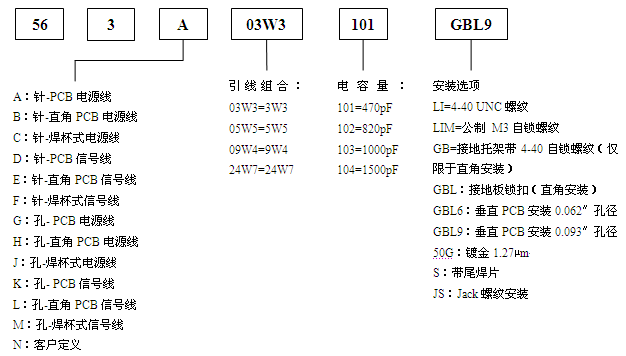

订货型号设计:


设计尺寸参考如下:

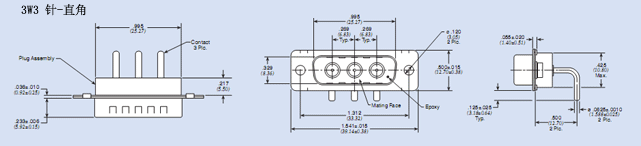

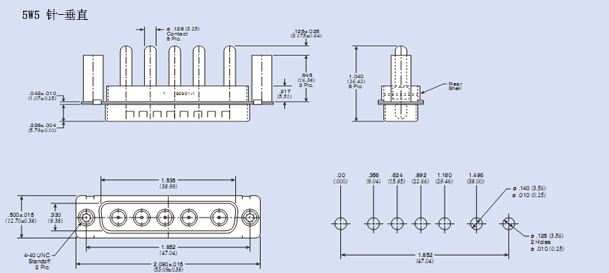

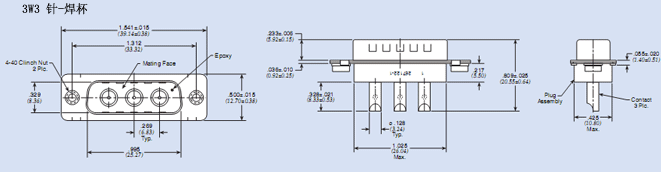

3W3、5W5 Combo滤波连接器设计尺寸

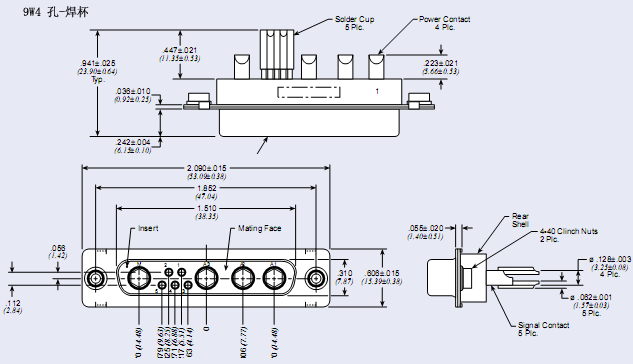

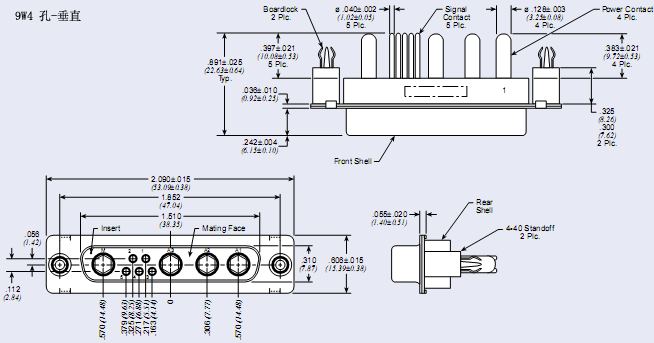

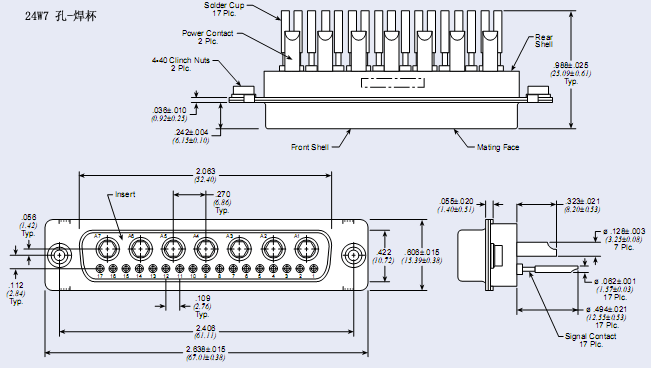

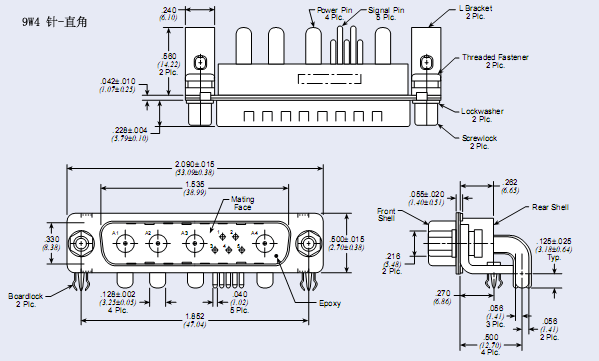

9W4、24W7 Combo滤波连接器设计尺寸
