深圳市特美威电子有限公司数据通信滤波连接器

◆      成本优势：较低的安装成本解决EMI问题
◆      设计灵活：50针或孔数，不同的电容量可选择，塑胶部分UL94V-0等级
              可替代传统的带状数据通信连接器，安装脚位也一致
◆      可靠性：符合VDE规格0871，0875~0878，VFG和VCCI躁声要求
                  连接器壳体通过CSA认证

重要技术参数

◆      电性能：

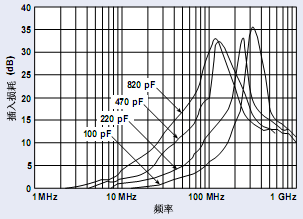

插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，典型的插入损耗如下图
额定电流：5Amps；          工作电压：至1000VDC
介质耐压：1000VDC（FCC 第68章测试规范）
电容量：100、220、470、820+/-15%（转接器）+/-20%（其他连接器）
损耗因数：2.5%(转接器), 5%(其他连接器)    温度范围：-55~+125℃

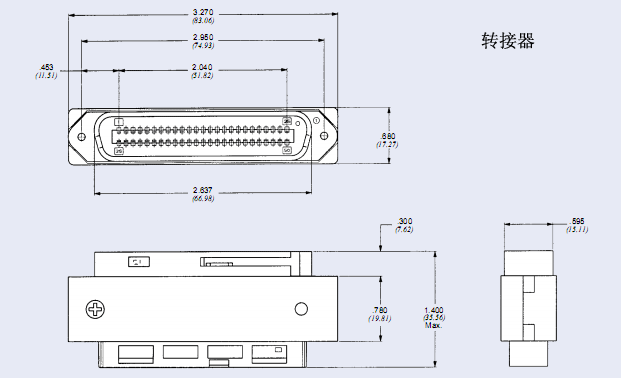

◆ 机械性能-转接器：
外壳材料：锌
热塑内封：黑色，高强度
针/孔：铜合金，在镍表面上镀金0. 762µm

◆ 机械性能-其他连接器：
外壳材料：不锈钢，镀锡
热塑内封：蓝色，30%填充玻璃
针/孔：磷青铜，在镍表面上涮金小于0.254µm

订货信息

型号	电容量
56-882-002	100pF, ±20%
56-882-003	220pF, ±20%
56-882-004	470pF, ±20%
56-882-005	820pF, ±20%

型号	电容量
56-886-002	100pF, ±20%
56-886-003	220pF, ±20%
56-886-004	470pF, ±20%
56-886-005	820pF, ±20%

型号	电容量
56-889-002	100pF, ±15%
56-889-003	220pF, ±15%
56-889-004	470pF, ±15%
56-889-005	820pF, ±15%
