应
用 |
|
|
|
主要应用于安装空间较小而不使用安装工具的场合，用于信号/数据线和电源线的滤波，还通常应用于微波领域，如衰减器、振荡器等，也是高抑制电路需要大电容量滤波的理想选择。 |
|
|
|
特 点 |
|
|
|
◆ 尺寸小：能有效利用空间
◆ 标准电容量：5pF ~ 0.03µF
◆ 结构：用于焊接，耐高温结构，符合MIL-F-28861可焊性标准，玻璃密封
◆ 可靠性：军标MIL-C-11015产品可供选择
◆ 镀金：兼容金焊技术 |
|
|
|
重要技术参数 |
|
|
|
◆ 插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，最小插入损耗如下图
◆ 温度范围：-55~+125℃
◆ 额定电压：至200VDC/115VAC，额定电流：5Amps
◆ 性能测试：请参考“EMI/RFI馈通滤波器性能测试数据”
◆ 安装：请参考“馈通滤波器安装指南”
|
|
|
|
订货信息 |
|
|
| |

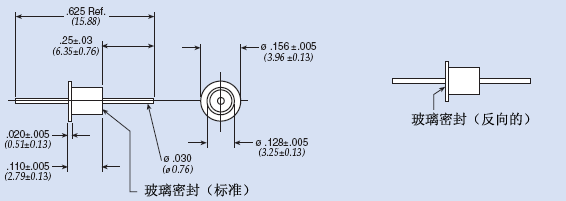

微型焊接式馈通滤波器C型电路
|
型号﹡ |
图
号 |
额定电压
125℃ |
电流
Amp |
电容量
|
最小插入损耗（dＢ） |
|
|
1
MHz |
10
MHz |
30
MHz |
100
MHz |
300
MHz |
1
GHz |
10
GHz |
|
|
DC |
AC |
|
|
SCI-9900-153 |
1 |
50 |
|
5 |
0.015µF |
7 |
25 |
30 |
40 |
40 |
60 |
60 |
|
|
SCI-9900-303 |
1 |
50 |
|
5 |
0.030µF |
10 |
30 |
35 |
45 |
50 |
55 |
55 |
|
|
SCI-9910-272 |
1 |
100 |
|
5 |
2700pF |
-- |
10 |
18 |
25 |
33 |
40 |
50 |
|
|
SCI-9910-502 |
1 |
100 |
|
5 |
5000pF |
-- |
15 |
20 |
30 |
35 |
45 |
55 |
|
|
SCI-9900-000 |
1 |
200 |
|
5 |
10pFmax |
-- |
-- |
-- |
-- |
-- |
10 |
10 |
|
|
SCI-9920-101 |
1 |
200 |
115 |
5 |
100pF |
-- |
-- |
-- |
3 |
10 |
20 |
28 |
|
|
SCI-9920-501 |
1 |
200 |
115 |
5 |
P500F |
-- |
-- |
-- |
15 |
22 |
35 |
40 |
|
|
SCI-9920-122 |
1 |
200 |
115 |
5 |
1200pF |
-- |
5 |
10 |
20 |
28 |
35 |
45 |
|
﹡表示反向玻璃封装时在型号的尾部加“R”（如SCI-9900-153R）
注：产品所标示的点的颜色与对应的电容量参考如下
●101 绿色 — 100pF ●272 红色 — 2700pF ●501 褐色 — 500pF ●502 蓝色 — 5000pF
●102 紫色 — 1000pF ●153 粉红色—15000pF ●122 白色 — 1200pF ●000 无色 — 10pF |
|
|
