深圳市特美威电子有限公司栅栏接线式电源滤波阵列板

◆      设计灵活：单排阵列设计，中心间距11.1mm，2~6个阵列针可选，如果线路更多，可接多个阵列板
              紧固结构设计保护滤波元件，特别适合接线频繁拆换或野外连线的场合
              能经济有效地解决工业互连EMI滤波问题，英制和公制可选
◆      优良滤波：Pi型电路，为电源或控制线的EMI/RFI滤波提供高插入损耗
◆      可靠性：UL和CSA认证，E133076，UL1509，LR92537，CSA STD22.2 N°158-1987和ECN584B
            每针100%经过严格的电性能测试，确保整体性能。

重要技术参数

◆ 电性能：
插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性。典型的插入损耗如下表

	典型插入损耗 dB @ 50 Ohm
频率	30MHz	50MHz	100MHz	300MHz	500MHz	1000MHz
插入损耗	22	32	48	70	75	75

电容量：2500pF ~ 5200pF
    额定电流：20Amps         额定电压：100VDC，250VAC        介质耐压：1700VDC
        D.C.阻抗：0.01ohm         温度范围：-55~+105℃
◆      机械性能：
    外壳模制材料：黑色热塑聚酯，UL94V-0    引线：铜，镀锡
    接线尺寸：AWG12（20A）    螺孔尺寸：3.73mm，镀锌
    紧固扭距：9 in.-lbs.           滤波针中心间距：11.1mm

订货信息

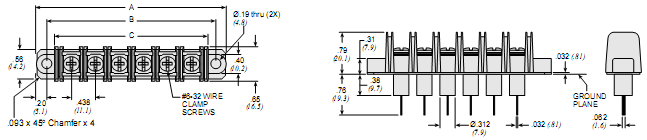

前面板安装

20Amps 前面板安装

型号	针数	A（mm）	B（mm）	C（mm）
52-160-002-A	2	43.4	33.3	25.9
52-160-003-A	3	54.6	44.5	37.1
52-160-004-A	4	65.8	55.6	48.3
52-160-005-A	5	76.7	66.5	58.9
52-160-006-A	6	87.9	77.7	70.4

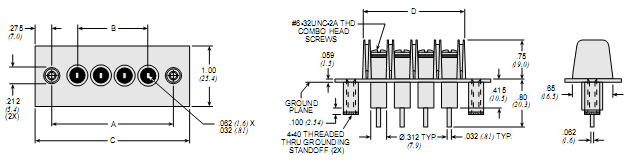

后面板安装

20Amps 后面板安装

型号	针数	A（mm）	B（mm）	C（mm）	D（mm）
52-188-002-A	2	33.3	11.1	47.3	25.9
52-188-003-A	3	44.4	22.2	58.4	37.1
52-188-004-A	4	55.6	33.3	69.5	48.3
52-188-005-A	5	66.6	44.4	80.6	58.9
52-188-006-A	6	77.7	55.6	91.7	70.4

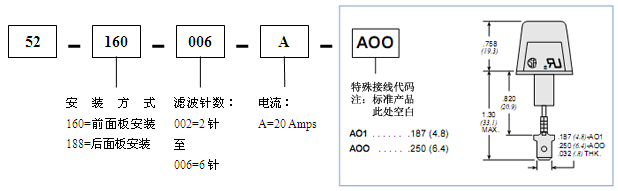

订货型号设计：

注：AC交流系列，其订货型号为52-257-XXX，产品UL/CSA认证，请联系我们。
