首页>> EMI/RFI滤波控制器件>>EMI滤波阵列板
产品名称:

接线式PCB安装滤波阵列板

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
接线式PCB安装滤波阵列板是应用于低压DC直流的电源线或控制线EMI/RFI滤波的场合,采用线夹固定方式,安装方便。主要应用于通信设备、工业控制、计量仪器仪表和EDP设备等领域。
特 点
      设计灵活:单排阵列设计,中心间距5.0mm(欧式),5.08mm(美式),2~12个阵列针可选

紧固结构设计保护滤波元件,特别适合接线频繁拆换或野外连线的场合

能经济有效地解决工业互连EMI滤波问题,PCB安装设计,节省空间,维护方便
      优良滤波:C型电路,为电源或控制线的EMI/RFI滤波提供较高插入损耗
      可靠性:每针100%经过严格的电性能测试,确保整体性能
重要技术参数
      电性能:

插入损耗范围:1MHz18GHz提供优良的EMI滤波特性。典型的插入损耗如下表



典型插入损耗 dB @ 50 Ohm

频率

10MHz

50MHz

100MHz

300MHz

500MHz

1000MHz

插入损耗

10.4

23.9

29.9

36.9

43.9

49.9

电容量:2500pF+80%-20%

额定电流:12Amps         额定电压:100VDC        介质耐压:700VDC

D.C.阻抗:0.01ohm         温度范围:-40~+80

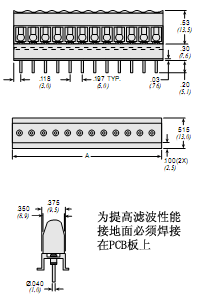

      机械性能:

外壳模制材料:聚酰胺,UL94V-0    引线:铜,镀锡

接线尺寸:AWG12~16    螺钉材料:不锈钢,镀锌    推荐PCB孔直径:1.30mm

紧固扭距:2.5 in.-lbs.     滤波针中心间距:5.0mm(欧式),5.08mm(美式)

订货信息

美式针间距



针数

Amm





52-227-002

2

11.2

52-227-003

3

16.3

52-227-004

4

21.4

52-227-005

5

26.5

52-227-006

6

31.5

52-227-007

7

36.6

52-227-008

8

41.7

52-227-009

9

46.8

52-227-010

10

51.9

52-227-011

11

57.0

52-227-012

12

62.0

欧式针间距



针数

Amm





52-228-002

2

10.9

52-228-003

3

16.0

52-228-004

4

21.1

52-228-005

5

25.9

52-228-006

6

31.0

52-228-007

7

36.1

52-228-008

8

40.9

52-228-009

9

46.0

52-228-010

10

50.8

52-228-011

11

55.9

52-228-012

12

61.0

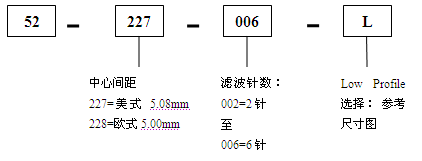

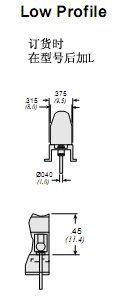

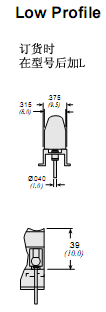

订货型号设计:
