MSM系列是一种高温结构和电流至10Amps的微型表面安装EMI滤波电容，它几乎不产生残留感应和自振，主要应用于如汽车电子、蜂窝电话和基站、微波传输、测试设备、DC电源线、DC/DC转换器、医疗电子、数字VT和VTR、计算机终端等。
|
|
|
|
特 点 |
|
|
|
◆ 微型封装，适合高密度电路结构安装。
◆ 多层电极结构，容易安装，优良的可焊性和热阻抗
◆ 温度范围： -25~+85℃/-55~+125℃
◆ 可提供卷带或散装包装，LF/ Rohs兼容。
电路示意图：
 |
|
|
|
重要技术参数 |
|
|
|
◆ 工作电压DC：50VDC 测试电压150VDC
◆ 工作电流：10Amps（C型电路）
◆ 绝缘阻抗：1.0Mohms
◆ 焊接端：镍 焊接条件：250℃-5秒

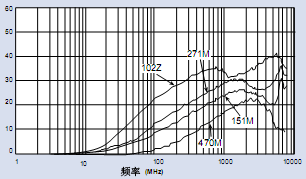

◆ 典型的插入损耗请参考下图，电容量：47~1000pF
|
|
|
|
订货信息 |
|
|
| |

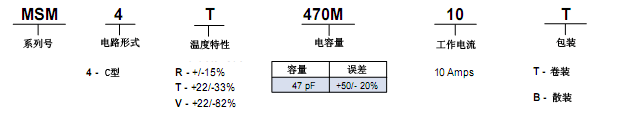

订货型号设计：
|
型号 |
温度特性 |
电容量 |
电容误差 |
工作电流 |
工作电压 |
温度范围 |
|
MSM4T470M10 |
T |
47pF |
+50/-20%
|
10A
|
50VDC
|
-55/+125℃
|
|
MSM4R151M10 |
R |
150pF |
|
MSM4R271M10 |
R |
270pF |
|
MSM4V102M10 |
V |
1000pF |
-25/+85℃ | |
|
|
