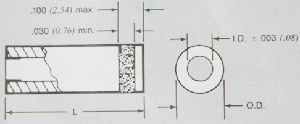

首页>> EMI/RFI滤波控制器件>>EMI陶瓷滤波电容/ 管状电容 产品名称： 陶瓷管状滤波电容 技术支持： 给我留言 在线询价： 询价 库存查询： 查询 详细资料： 应 用 陶瓷管状滤波电容分为C型和Pi型，C型又分为单层和多层陶瓷管，主要应用于滤波连接器、馈通滤波器、滤波阵列板、复合滤波结构和其他滤波器件的组成元件等。 特 点 ◆      C型单层/多层陶瓷管电容     低成本、低自感应、无极性、防潮和抗环境污染     多种电容量和工作电压可选、温度范围-55℃/+125℃     体积极小、重量轻、高电介质强度、电极镍表面镀银     单层陶瓷管单电路结构，内部电极为内径表面适合低电容量应用     多层陶瓷管材料内部埋入电极适合大电容量应用     结构示意图：     ◆      Pi型陶瓷管电容     与C型陶瓷管相比，Pi型具有更窄的频率转换带，更高的高频干扰抑制     由陶瓷材料内部埋入电极的陶瓷管和电感铁氧体芯组成     多种电容量和工作电压可选、温度范围-55℃/+125℃     尺寸小、高电容量、低自感应、无极性、防潮和抗环境污染     高可靠性，是多芯滤波连接器的理想选择     结构示意图：     重要技术参数 ◆      工作电压DC：50VDC、100VDC、200VDC   ◆      最小电容量：10pF~1.4µF ◆      典型的C型和Pi型插入损耗请参考下图 订货信息   管状电容C型订货信息：50/100/200 VDCW      型号 (接地端不绝缘) 工作 电压 125℃ 最小 电容量 (μF) 陶瓷管尺寸mm 最小插入损耗   外径 O.D. 内径 I.D. 长度 L 0.1 MHz 0.3 MHz 1 MHz 3 MHz 10 MHz 30 MHz 100 MHz 300 MHz 1-10 GHz     E8345173X7U271V﹡ 200 00027 2.11   1.14     4.39     -- -- -- -- -- 4 12 22 32   E8345173X7U561V*　 200 .00056 -- -- -- -- 2 9 18 28 38   E8345173X7U821V*　 200 .00082 -- -- -- -- 4 12 22 31 42   E8345713X7U102V*　 200 .001 -- -- -- -- 5 13 23 33 43   54-102-005　 200 .015 1.60   0.94   8.38   -- -- -- 14 25 33 41 47 50   54-102-001　 100 .05 -- 5 15 24 -- -- 45 -- 60   54-102-006　 50 .10 -- 11 22 30 38 44 47 55 65   54-101-005　 200 .018 1.83   1.19   8.38 -- -- 6 16 26 35 43 50 55   54-101-001　 100 .05 -- 5 15 24 -- -- 45 -- 60   54-101-006　 50 .12 -- 12 24 32 40 45 50 55 65   54-103-010　 200 .033 2.06   1.19   8.38   -- -- 11 21 31 39 45 50 55   54-103-008　 100 .10 -- 11 22 30 38 44 47 55 65   54-103-011　 50 .22 8 18 28 37 45 50 55 60 70   54-110-003　 200 .082 2.06   0.94   10.80   -- 9 20 29 38 44 47 55 65   54-110-004　 100 .18 -- 16 27 35 43 48 53 55 65   54-110-005　 50 .39 13 23 33 42 49 52 58 62 70   54-108-006　 200 .056 2.06   1.19   10.08   -- 7 17 26 35 41 45 50 60   54-108-007 100 .15 -- 14 25 33 41 47 51 55 65   54-108-008　 50 .33 11 21 31 40 47 50 55 60 70   54-104-001　 200 .012 2.41   1.19   11.43   -- 12 24 32 40 45 50 55 65   54-104-006　 100 .22 8 18 28 37 45 50 55 60 70   54-104-007　 50 .56 17 27 37 44 50 52 60 65 70   54-106-003　 200 .10 2.67   1.19   8.38   -- 11 22 30 38 44 47 55 65   54-106-004　 100 .22 8 18 28 37 45 50 55 60 70   54-106-005　 50 .47 15 25 35 43 50 52 60 65 70   54-107-009　 200 .15 2.67   1.19   11.43   -- 14 25 33 41 47 51 55 65   54-107-010　 100 .33 11 21 31 40 47 50 55 60 70   54-107-011　 50 .82 20 29 39 47 53 59 65 70 70   54-105-001　 200 .082 2.79   1.75   8.38   -- 9 20 29 38 44 47 55 65   54-105-006　 100 .18 -- 16 27 35 43 48 53 55 65   54-105-007　 50 .39 13 23 33 42 49 52 58 62 70   ﹡表示C型单层陶瓷管电容两末端绝缘 可广泛提供其他要求的电容量和管状尺寸，请联系我们！    管状电容Pi型订货信息：50/100/200VDCW     型号 工作 电压 125℃ 最小 电容量 (pF) 尺寸(mm) 最小插入损耗(dB)   铁氧体 陶瓷管 1 MHz 3 MHz 10 MHz 30 MHz 100 MHz 300M -10 GHz   内径 I.D. 外径 O.D. 内径 I.D. 长度 L     　51-131-002 200 4700 0.51   1.55   1.09   7.75   -- 6 12 30 55 70   　51-131-003 100 5600 -- 7 13 30 55 70   　51-131-004 50 6800 -- 8 14 36 60 70   　51-109-008 200 10000 0.66   2.08   1.45   10.80   -- 11 20 48 65 70   　51-109-009 100 12000 5 13 23 50 65 70   　51-109-010 50 15000 7 14 28 55 70 70   　51-102-010 200 6800 0.81   1.60   1.17   9.40   -- 8 14 31 60 70   　51-102-011 100 8200 -- 9 16 33 60 70   　51-102-012 50 10000 -- 11 17 40 65 70   　51-112-010 200 5600 0.81   1.85   1.37   7.62   -- 7 13 30 58 70   　51-112-011 100 6800 -- 8 14 36 60 70   　51-112-012 50 8200 -- 10 16 38 63 70   　51-103-008 200 10000 0.86   1.91   1.47   11.3               -- 11 17 40 65 70   　51-103-007 100 12000 5 13 20 48 68 70   　51-103-006 50 15000 7 14 28 55 70 70   　51-134-001 200 12000 1.14   2.49   1.85   5 13 20 48 68 70   　51-134-002 100 15000 7 14 25 52 70 70   　51-134-003 50 22000 10 16 32 57 70 70   　51-135-001 200 15000 1.73       3.18   2.64     7 14 25 52 70 70   　51-135-002 100 20000 9 15 30 55 70 70   　51-107-007 200 18000 3.43   8 15 25 52 70 70   　51-107-008 100 22000 10 16 32 57 70 70   　51-107-009 50 30000 12 18 35 60 70 70   　51-106-007 200 22000 3.86   3.10   10 16 32 57 70 70   　                     可广泛提供其他要求的电容量和管状尺寸，请联系我们！
