产品名称:

高流电源滤波接线板

技术支持: 给我留言
在线询价:

询价

库存查询: 查询
详细资料:
应 用
主要应用于通信基站、电源、UPS、测量仪器、电话交换机、医疗设备、工控设备、高可靠性雷达和传输设备、开关电源和功分器等。
特 点
      结构设计:紧凑封装保护滤波元件,特别适合野外应用。
      设计灵活:接线板2X2~2X6滤波阵列安装,可提供公制或英制螺纹。
      滤波性能:DC电源线高插入损耗EMI滤波,符合NEBSGR1089EN55022标准
      可靠性:通过ULCSA认证
重要技术参数
      电性能参数

电流:60Amps     电压:100VDC250VAC60Hz    介质耐压:1000VDC/1分钟

电容量:0.015µF+80%-20%/    0.030µF+80%-20%/
    温度范围:-55~+105

插入损耗如下表

频率
50 ohm

1
MHz

5
MHz

10
MHz

50
MHz

70
MHz

100
MHz

160
MHz

200
MHz

插入损耗(dB

8

20

32

38

36

33

25

25

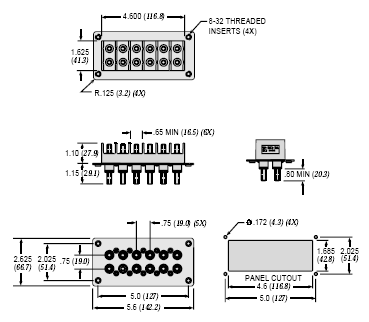

      机械性能
中心间距:5.08mm
接线:AWG#12-26
螺纹材料:不锈钢,铬酸盐镀锌     推荐PCB安装孔直径:1.3mm
模制材料:聚酰胺 UL94V-0         螺纹扭矩:28Ncm
接线板:铜镀锡

订货信息


型号

滤波器个数

Amm

Bmm

Cmm

52-1013-102

2X2

66.04

50.80

42.16

52-1013-103

2X3

85.09

69.85

61.21

52-1013-104

2X4

104.14

88.90

80.25

52-1013-105

2X5

123.19

107.95

99.31

52-1013-106

2X6

142.24

127.00

118.36
