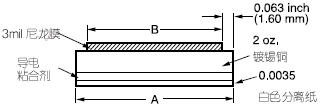

表1
|
性能 |
试验方法 |
标准值 |
|
箔类型/厚度(mil) |
— |
镀锡铜/2.8 |
|
遮膜类型/厚度(mil) |
— |
聚酯/3.0 |
|
粘合剂/厚度(mil) |
— |
聚丙乙烯/1.8-标准粘度聚丙乙烯/1.8-高粘度 |
|
总厚度①(mil) |
ASTM D1000 |
4.6-标准粘度 4.8-高粘度 |
|
连续使用温度范围，max,℉(℃) |
— |
–40至180（–40至82） |
|
喷涂固化周期 |
— |
不超过1小时，在365℉（185℃）-标准粘度 不超过1小时，在400℉（204℃）-高粘度 |
|
粘合力（箔对机壳基底） |
ASTM D1000 |
见表3 |
|
粘合力②，oz/in(N/m)(遮膜对箔) |
ASTM D1000 |
24（263） |
|
表面电阻②⑥ |
chomerics TM71 |
＜200毫欧姆 |
|
耐燃烧 |
UL Subject 510 |
通过/文件＃E90722 |
|
耐腐蚀③ |
MIL-STD-810 |
通过 |
|
耐化学性④ |
ASTM D896-84 |
通过 |
|
湿气暴露⑤ |
ASTM D1000 |
通过 |
|
材料闭合循环（10000次，15％变位）⑥ |
chomerics＃40 |
见表4 |
|
热老化，烘48小时﹫365℉（185℃）；lb/in(N/m) |
ASTM D1000 |
2.8（490） |
① 包括粘合剂。
② 烘干前、后。
③ 盐雾室在35℃，用144小时（导电箔带粘在钢板上，喷涂过）。
④ 经受1，1，1三氯乙烷、乙醇、酸、清洗剂和碱性溶液性能不下降。全部清单能够由应用工程部提出。
⑤ 在60℃、96小时、95％相对湿度下试验。
⑥ 复印件能够由应用工程部提供。 |

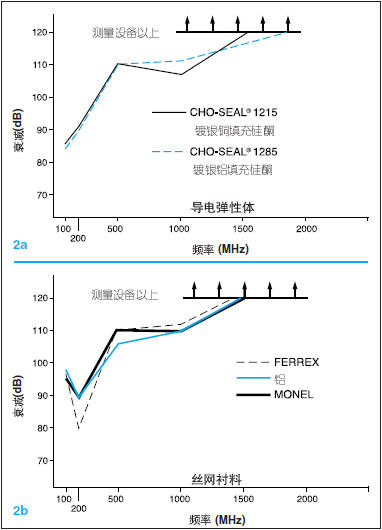

表2
粘合阻力（10000次门关闭循环，15％变位，56.7g镀锡铜箔，使用不同的EMI衬料）
|
EMI衬料类型 |
试验结果 |
说明 |
|
银/铜填充硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银/铝填充硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银填充硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银/镍填充硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银/玻璃填充硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银/铜填充氟硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银/铝填充氟硅酮弹性体 |
通过 |
无损坏/磨损 |
|
银填充氟硅酮弹性体 |
通过 |
无损坏/磨损 |
|
Ferrex*编织丝网 |
通过 |
无损坏/磨损 |
|
Monel**编织丝网 |
通过 |
无损坏/磨损 |
|
带尿烷泡沫芯的Monel编织丝网 |
通过 |
无损坏/磨损 |
|
铝编织丝网 |
通过 |
无损坏/磨损 |
|
导电纤维/箔 |
通过 |
无损坏/磨损 |
*镀锡铜包层钢 **镍铜合金 |
