深圳市特美威电子有限公司缠软硅脂内芯的螺旋管屏蔽衬垫

产品名称：	缠软硅脂内芯的螺旋管屏蔽衬垫


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

这种屏蔽衬垫是螺旋管里带内胎或内芯，应用于防雨、防风和防尘等需要屏蔽密封的场合，或用于需要滑动的屏蔽密封体的门窗、面板或插拔件等，也是机箱机柜VME/VXI前后面板镶嵌屏蔽条的理想选择。

特点

1）   从中等到高屏蔽性能可选，可承受每英寸2磅的低压力，容易安装
2）   抗压缩形变能力强，可用于防雨、防风和防尘等环境密封
3）   应用于VME/VXI或相似屏蔽箱时，耐磨损，可经1000次以上的反复插拔，且不容易脱落或断裂
4）   所有类型产品均可应用于屏蔽箱滑动处，特别是标准弹力和中等弹力产品非常耐磨损

重要技术参数

1）   材料
   螺旋管：不锈钢或铍铜镀锡/铅可选（参考下面订货信息里符合RoHS的选项）
   电镀层：锡90%，铅10%（根据AMS-P-81728）
   实芯：硅脂硬度25
   空芯：硅脂硬度35
   更多的信息参考“材料说明与兼容性”
2）   屏蔽效能：不锈钢提供中等屏蔽性能，而镀锡不锈钢提供更高的屏蔽性能，不同的屏蔽性能选择依赖于你的具体
              设计要求。如：
              不锈钢衬垫（所有弹力）：100dB @ 1GHz
                            低弹力镀锡衬垫：120dB @ 1GHz
                            中等和标准弹力镀锡衬垫：130dB @ 1GHz
                                                     更多的信息参考“屏蔽效能数据”

3）压缩弹力：此螺旋管屏蔽衬垫分以下三种不同的压缩弹力，理想的压缩是螺旋管直径的25%（VME/VXI设计除
外），由于压力依赖于不锈钢的厚度，所以下面标注的只是近似值。
标准弹力：~30磅/线性英寸
中等弹力：~10磅/线性英寸
低弹力：~2磅/线性英寸

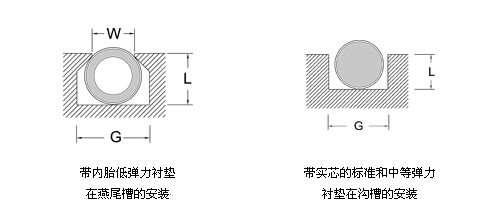

4）安装：这种屏蔽衬垫采用沟槽安装，如下图，可参考“沟槽安装技术”获得更多的信息。

订货信息

缠软硅脂内芯的螺旋管屏蔽衬垫按英尺销售，典型包装是卷装（数量少的除外），也可按客户要求裁切成特殊长度尺寸来供货，客户也可以用锋利的剪刀剪切成O型圈或做成其它特殊的屏蔽衬垫。

缠软硅脂内芯的衬垫型号 (不锈钢)				推荐沟槽尺寸英寸（mm）*
直径英寸（mm）	标准弹力 (实芯)	中等弹力 (实芯)	低弹力 (空芯)	深度 (L) +.002"(.051) -.000"(.000)	宽度 (G) +.007"(.178) -.005"(.127)	宽度(W) +.000"(.000) -.002"(.051)
不锈钢
.063" ± .003" (1.60 ± .076)	SQ-04	MQ-04	LQ-04	.046" (1.168)	.094" (2.388)	.060" (1.524)
.070" ± .003" (1.77± .076)	SQ-.070	MQ-.070	LQ-.070	.053" (1.346)	.094" (2.388)	.067" (1.702)
.094" ± .004" (2.39± .102)	SQ-.06	MQ-.06	LQ-.06	.070" (1.778)	.125" (3.175)	.090" (2.286)
.103" ± .004" (2.62± .102)	SQ-.103	MQ-.103	LQ-.103	.077" (1.956)	.141" (3.581)	.099" (2.515)
.106" ± .004" (2.77± .102)	SQ-106	MQ-106	LQ-106	.082" (2.083)	.156" (3.962)	.105" (2.667)
.125" ± .004" (3.18± .102)	SQ-.08	MQ-.08	LQ-.08	.094" (2.388)	.171" (4.343)	.121" (3.073)
.139" ± .005" (3.53± .127)	SQ-139	MQ-139	LQ-139	.104" (2.642)	.187" (4.750)	.134" (3.404)
.141" ± .005" (3.58± .127)	SQ-09	MQ-09	LQ-09	.105" (2.667)	.187" (4.750)	.136" (3.454)

* VME/VXI 和相似机箱前后面板的屏蔽要求的沟槽不一样.
注：更大的尺寸也可提供，请联系我们.

螺旋管材料选择：当带电镀的铍铜替代不锈钢时，则标准型号的后一字母Q改为T
　例如：SQ-04 表示标准弹力、缠软硅脂内芯的不锈钢螺旋管屏蔽衬垫
　　　　　　　　ST-04 表示标准弹力、缠软硅脂内芯的铍铜螺旋管屏蔽衬垫
　　　　　　　　MT-04 表示中等弹力、缠软硅脂内芯的铍铜螺旋管屏蔽衬垫
　　　　　　　　LT-04 表示低弹力、缠软硅脂内芯的铍铜螺旋管屏蔽衬垫
电镀：不锈钢电镀选项可在标准型号前加如下前缀字母予以说明（参考下表）
　　　T：表示不锈钢镀锡/铅（例如：TSQ-04）
　　　IW：表示不锈钢镀锡兼容RoHS（例如：IWSQ-04）
　　　当应用于潮湿及盐雾环境时，用铍铜螺旋管替代，其边缘需镀锡或锡/铅，可参考下表：

材料

弹力

无电镀

镀锡/铅

RoHS 镀锡

边缘镀锡/铅

RoHS边缘镀锡

不锈钢

标准
中等
低

SQ (default)
MQ
LQ

TSQ
TMQ
TLQ

IWSQ
IWMQ
IWLQ

铍铜

标准

中等
低

ST
MT
LT

IWST
IWMT
IWLT

EST
EMT
ELT

EIWST
EIWMT
EIWLT

　　　　　例如：EIWMT-08 表示：中等弹力、铍铜边缘镀锡、RoHS兼容（可应用于潮湿及盐雾环境）
　　　　　更多信息请参考“材料说明与兼容性”PDF

特殊内芯：其他特殊要求内芯参考如下（可能包含额外费用）：
　　　　　-F：固态氟硅氧烷内芯或空心内芯（例如：SQ-04-F）
