D型多层屏蔽密封条按10英尺长供货，这种屏蔽条能够叠接成更长的长度，也可按客户要求定制O型圈等。
|
橡胶条和螺旋管尺寸
英寸(mm) |
D型多层屏蔽密封条型号 |

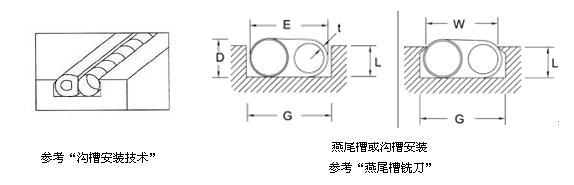

推荐沟槽尺寸
英寸(mm) |
|
橡胶条
宽度
E |
螺旋管
直径
D |
管壁
厚度
t |
标准弹力** |
中等弹力 |
低弹力 |
深度 (L)
+.002"(.051)
-.000"(.000) |
宽度 (G)
+.007"(.178)
-.005"(.127) |
宽度(W)
+.000"(.000)
-.002"(.051) |
|
.141"
(3.58) |
.063"
（1.60） |
N/A* |
DSS-0421 |
DMS-0421 |
-- |
.046"
(1.168) |
.187"
( 4.750) |
.138"
(3.505) |
|
.187"
(4.75) |
.094"
(2.39) |
N/A* |
DSS-0632 |
DMS-0632 |
-- |
.070"
(1.778) |
.250"
(6.350) |
.180"
(4.572) |
|
.250"
(6.35) |
.125"
(3.18) |
.031"
(.787) |
DSS-0842 |
DMS-0842 |
DLS-0842 |
.094"
(2.388) |
.313"
(7.95) |
.240"
(6.096) |
|
.375"
(9.53) |
.187"
（4.75） |
.047"
(1.194) |
DSS-1263 |
DMS-1263 |
DLS-1263 |
.140"
(3.556) |
.500"
(12.70) |
.367"
(9.322) |
|
.500"
(12.7) |
.250"
(6.35) |
.047"
(1.194) |
DSS-1684 |
DMS-1684 |
DLS-1684 |
.188"
（4.775） |
.625"
(15.875) |
.485"
(12.319) |
*表示这些尺寸是实心硅橡胶条
**表示标准弹力衬垫不带芯
螺旋管材料选择
D型多层屏蔽密封条是由标准的镀锡/铅铍铜螺旋管屏蔽衬垫组成，其他的螺旋管材料和电镀可通过下表的前缀索引加以选择。
|
|
铍铜螺旋管 |
不锈钢螺旋管 |
硅胶固化成型螺旋管 |
缠软硅脂内芯螺旋管 |
|
螺旋管: |
镀锡/铅 铍铜 |
不锈钢 |
镀锡/铅 铍铜 |
不锈钢 |
镀锡/铅 铍铜 |
不锈钢 |
|
标准
镀锡/铅，或
无电镀 |
DSS (default)
DMS
DLS |
DNI
DNM
DNL |
DSISS
DSIMS
DSILS |
DSINI
DSINM
DSINL |
DST
DMT
DLT |
DSQ
DMQ
DLQ |
|
镀锡/铅 或
边缘电镀
选项（T/E） |
DESS
DEMS
DELS |
DTNI
DTNM
DTNL |
DESISS
DESIMS
DESILS |
DSITNI
DSITNM
DSITNL |
DEST
DEMT
DELT |
DTSQ
DTMQ
DTLQ |
|
RoHS 镀锡
选项（IW） |
DIWSS
DIWMS
DIWLS |
DIWNI
DIWNM
DIWNL |
DIWSISS
DIWSIMS
DIWSILS |
DIWSINI
DIWSINM
DIWSINL |
DIWST
DIWMT
DIWLT |
DIWSQ
DIWMQ
DIWLQ |
|
RoHS 边缘镀锡
选项（EIW） |
DEIWSS
DEIWMS
DEIWLS |
-- |
DEIWSISS
DEIWSIMS
DEIWSILS |
-- |
DEIWST
DEIWMT
DEIWLT |
-- | 例如：DEMT-0632 表示D型多层屏蔽密封条、中等弹力、缠软硅脂内芯的铍铜螺旋管、边缘镀锡/铅。
DEIWSS-1263表示D型多层屏蔽密封条、标准弹力、铍铜螺旋管衬垫、边缘镀锡 RoHS兼容（默认不带芯）。
内芯：标准弹力衬垫不带内芯，中等弹力和低弹力衬垫通常带一个PVC内芯，以防过量压缩，如果也不需要带芯，则
在型号后面加：
NC：不带芯（例如：DMS-1263 NC）
特殊内芯：如氟硅氧烷芯、硅脂芯、热塑橡胶芯也可提供，请联系我们。
特殊橡胶条：标准橡胶条是硅树脂橡胶条，也可提供如下特殊的橡胶条（不一定符合所有尺寸）
/E：EPDM橡胶条
/F：氟硅氧烷橡胶条
/O：宇航认证的硅树脂橡胶条（无除气作用） |
